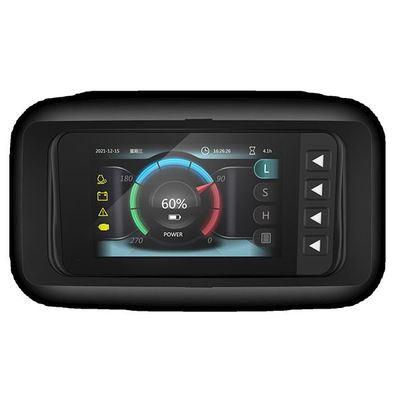

厳酷な環境への適応性のあるリフティング機械のための専門電子操作ユニット掘削機ディスプレイボード
この装置組は,移動型建設機械のために設計された専門電子操作ユニットで,顧客に安装が簡単で信頼性の高い性能を提供することを目的としています.透明な人間機械インタラクション端末. 装置組は,完全に外面移動車両の厳しい作業環境を考慮し,広範囲の温度,高湿度,強い腐食に優れた適応性を持っています.そして大きな振動掘削機械,建設機械,道路機械,リフティング機械,伐採機械,農業機械,岩石掘削機械などの分野で広く使用できます.
| パラメータ名 | パラメータ値と記述 | |
| マイクロプロセッサ | ||
| プロセッサ | ST;180MHZ | |
| 内部保存 | 32MB バイト | |
| フラッシュ | 1MB バイト | |
| 記憶力 | 128MB バイト | |
| 電気パラメータ | ||
| 動作電圧 | 9~36V (12Vまたは24Vでの作業が推奨される) | |
| 負荷電流消費なし | 120mA ((@24VDC) | |
| 5V 恒圧源 | 最大電流は0.3A | |
| パワーの検出 | 内部電源検出機能 | |
| 通信インターフェース | 1×CAN | |
| 表示パラメータ | ||
| サイズ | 50.0インチ | |
| 解像度比 | 800*480 | |
| 最高の輝き | 400ニット | |
| 環境に適性 | ||
| 貯蔵温度 | -40°C+80°C | |
| 作業温度 | -20°C+65°C | |
| 相対湿度 | 90%RH ((−10°C+85°C) | |
| 衝撃強度 | 30g,18ms, ((X,Y,Z) | |
| 振動強度 | 10g63.0221~250Hz | |
| 保護レベル | フロント IP65 | |
| アンチ塩霧 | 72h,35°CでHCl | |
| 静電放電 | ± 15KVの空気と接触する | |
| 環境に適性 | GB/T2423 (IEC60068) | |
| 信頼性 | GB/T5080 | |
| 電磁互換性 | ISO13766 | |
| プラグイン付きケース | ||
| 包帯材料 | PC+ABS | |
| サイズ | 209mm×98mm×57mm サイズ | |
| コネクタ | 34針 4-1437290-1 | |
| ポート構成 | ||
| デジタル入力 | 8 道路 | ハードウェア設定による高または低効率;ピーク信号: 0~36V.DC |
| デジタル出力 | 6 道路 | 切り替え電流: 2A; 3低出力; 3高出力 (2PWM). |
| アナログ入力を読み取れる | 6 道路 | 0~5V.DC,0 / 4 ~ 20mA;抵抗タイプ (200R~1K);ハードウェア構成. |
| 周波数入力 | 1 道路 | シグナルピーク:3V~36V.DC;範囲:100Hz~1KHz |
| モーターは出力を動かす | 2 道路 | 負荷容量: 0~3A 周波数: 0~1KHz |
| できない | 1 道路 | 速度はオプションで (125Kbit/s),CAN2.0B,ISO11898,SAEJ1939 |
| 基準出力電圧 | 1 道路 | 5V.DC0.3A |
|
|
